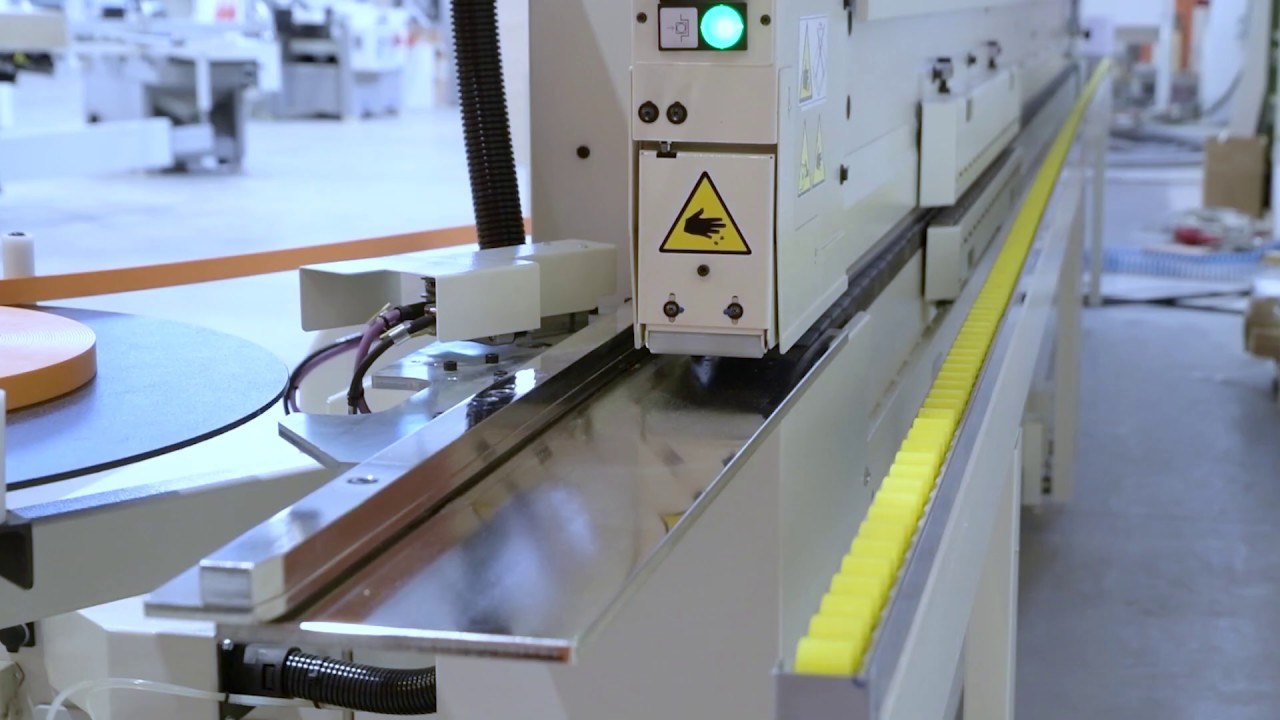

Masina de aplicat cant automata – FLEXA 507

Structura grea si unitatile de operare asigura acuratetea si siguranta prelucrarii. Gama vasta de optiuni si echipamente pentru o masina de aplicat cant ABS extrem de flexibila, potrivita oricarui tip de prelucrare pentru panourile din PAL dar si a canturilor din lemn masiv pentru diverse piese ce necesita aplicarea unui cant pentru a spori rezistenta dar si calitatea finisajelor.

Dotari standard masina de aplicat cant

  • Panoul de control de intrare pe un con rotativ in pozitie ergonomica
  • Carcasa de siguranță acoperită cu material izolant fonic și prevazuta cu lampi pentru iluminarea interioara
  • Masina de cant abs cu baza de oțel cu nervuri rezistente, extrem de rigidă, care permite întreținerea si este un suport stabil pentru unitățile de operare
  • Ruliera suport pentru panouri extensibila pe toata lungimea masinii, dotata cu sistem telescopic de deschidere si sistem de culisare
  • Sistemul de alimentare este pe șine acoperite cu cauciuc de înaltă calitate ce asigura o fixare buna a panourilor. Cele două ghidaje au secțiuni diferite: unul are o secțiune circulară, iar celalalt o secțiune plană. Acest sistem permite o mișcare dreaptă și asigură o rezistență ridicată la încărcături laterale. Lubrifiere centralizată si automată a pistei
  • Dispozitiv de distantare a panourilor la intrare, ce permite inserarea panourilor la o distanta optima unul fata de celalalt. Variatie automata a distantei in functie de viteza de lucru selectata.
  • Presor superior din oțel foarte gros, cu două rânduri de roți montate pe rulmenți, pentru a asigura fixarea unor piese mai mici
  • Ridicare electronica a presorului atunci când grosimea panoului variază
  • Grupuri de operare superioare prinse de presor sau legate mecanic la acesta pentru ajustarea lor automata atunci cand grosimea panoului se modifica.
  • Grupuri inferioare fixate de-a lungul pistei
  • Motoare de înaltă frecvență cu invertor
  • Guri de aspirație ale grupurilor de operare pozitionate pe latura superioara a cabinei





Grup prefrezare

  • Îndepărtarea variabila este determinată de poziția ghidajului la intrare, reglata cu ajutorul unui buton si indicator numeric.
  • Dubla pozitie automata pentru a fi posibila prelucrarea atat cu unitatea pornita cat si oprita.
  • Dispozitie frontale de copiere pentru efectuarea unei indepartari constante si precise pe toata lungimea panoului.
  • Suflanta temporizata pentru curatarea laturii prelucrate
  • Sistem de aspiratie a chipsurilor
  • Unitatea este echipată cu o pereche de freze diamantate H = 49 (D = 100 H = 49 Z = 3+3).
  • Înălțimea maximă a panoului 45 mm



Grup adezivare

Grupul efectuează lipirea automată cu adeziv la temperatura inalta a canturilor ABS in rola si drepte dar și canturilor din lemn masiv pe latura panourilor din PAL sau alt tip de lemn prelucrat.

Rezervor adeziv

  • motorizare independentă pentru recirculare și recuperare continuă a adezivului
  • tratament antiaderent pentru a favoriza înlocuirea și întreținerea adezivului
  • role aplicare adeziv care garantează o dispersie omogenă și optimizată
  • termoreglare digitală pentru controlul temperaturii adezivului, temperatura rezervorului cu adeziv scade in mod automat după o perioadă de inactivitate a masinii de cantuit
  • termoreglare dublă a adezivului pentru gestionarea a două temperaturi de lucru diferite
  • reglarea cantitatii de adeziv
  • sistem cu desprindere rapida a rezervorului cu adeziv “Quick Lock”
  • dispozitiv “Easy” ce include oprirea automata a rezervorului cu adeziv in cazul neutilizarii acestuia sau a blocarii avansului pistei.

Incarcare cant

  • rola de tragere si rola presoare cant cu motorizare unica
  • rola de tragere pentru incarcarea automata a cantului la trecerea panoului
  • dispozitiv pentru taierea automata a cantului in rola
  • suport role
  • dispozitiv de impingere pentru incarcarea automata a cantului
  • doua role de remorcare interschimbabile : o rola zimtata pentru prelucrarea canturilor subtiri si din plastic ; o rola cu pini pentru prelucrarea canturilor din lemn masiv.

Ruliera presoare cant cu 4 role

  • prima rola de mari dimensiuni motorizata care actioneaza prin presare
  • doua role libere cu conicitate opusa ce asigura o presiune optimizata asupra cantului
  • cea de-a patra rola libera este cilindrica
  • presarea rolelor cu reglare pneumatica
  • interventie temporizata a rolelor asupra panoului
  • pozitie reglabila cu ajutorul unui buton si a unui indicator numeric in functie de grosimea cantului



Grup de taiere la capete

  • două motoare de înaltă frecvență
  • inclinarea automata independenta (fata/spate) a panzei de la 0 la 15 °
  • fiecare motor este complet cu un dispozitiv de copiere care permite o poziționare precisă a panzei în raport cu punctul de tăiere
  • dispozitive de aspirație pentru ambele motoare deasupra zonei de tăiere
  • masina de cantuit pal este livrată cu un set de panze



Grup de refilare superior

  • două motoare de înaltă frecvență, orizontale
  • dispozitive verticale de copiere, rotative, ce permit alinierea perfectă a sculelor cu punctul de tăiere.
  • excludere pneumatica a grupului
  • dubla pozitie pneumatica verticala independenta, pentru realizarea refilarii
  • butoane si indicatori numerici pentru efectuarea reglarilor
  • echipat cu freze si cutite
  • dispozitive de aspiratie



Grup de refilare inclinat

  • două motoare de înaltă frecvență, inclinate la 20°
  • dispozitive rotative de copiere, verticale si frontale, ce permit alinierea perfectă a sculelor cu punctul de tăiere.
  • excludere pneumatica independenta a grupului superior si inferior
  • pozitionare automata a grupului pentru :

Frezarea cantului ABS cu o grosime foarte mica (ex : 0,6 mm)

– Refilarea cantului cu raza (ex. 3 mm)

– Refilarea lemnului masiv cu grosimea maxima de 12 mm cu setare manuala a grupului pe o oprire mecanica cu pozitie dubla

  • echipat cu scule multifunctionale
  • dispozitive de aspiratie



Grup de finisare

  • dispozitive rotative de copiere pentru reglarea punctului de taiere
  • eliberare rapida a capului, complet cu scule si dispozitive de copiere pentru un schimb rapid de prelucrare
  • excludere pneumatica independenta a grupului inferior si superior
  • butoane si indicatori numerici pentru efectuarea reglarilor
  • dispozitive de aspiratie si filtru de colectare resturi
  • echipat cu cutite (R = 2 mm)



Grup cu perii

Grupul este echipat cu doua motoare independente si inclinabile ce optimizeaza procesul de curatare a piesei.



Specificatii tehnice masina aplicat cant abs:

  • Grosime panou: 8 (13 ) ÷ 60 mm
  • Grosime cant: 0,4 ÷ 8 mm (12 mm opt)
  • Viteza avans: 10 ÷ 18 m/min
  • Lungime minima panouri (cu lungimea de cel putin 210 mm)

– cu grosime panou de pana la 40 mm: 55 mm

– cu grosime panou de la 41 la 60 mm: 80 mm

– cu grosime cant superior de 3 mm: 80 mm

  • Lungime minima panouri (cu lungimea de cel putin 100 mm): 140 mm
  • Lungime minima cant in rola: 170 mm
  • Lungime minima cant drept: 250 mm
  • Distanta intre 2 panouri succesive, viteza 10 m/min 550 mm
  • Distanta intre 2 panouri succesive, viteza 18 m/min 700 mm
  • Deschidere ruliera support panouri : 600 mm
  • Inaltime plan de lucru: 950 – 980 mm
